基本概念

图(graph)是一系列节点以及节点间的关系组成的集合,是一种抽象数据结构。

用一个生活中的例子来说明的话,在一个家庭中,有爸爸、妈妈、儿子和女儿,他们每个人都分别是一个节点。而节点之间可能存在着某种关系,比如爸爸和妈妈是夫妻关系,爸爸和儿子是父子关系,我们用一条连接两个节点的线来表示它们之间的关系。

在图中,节点叫做顶点(vertice),表示关系的线叫做边(edge)。

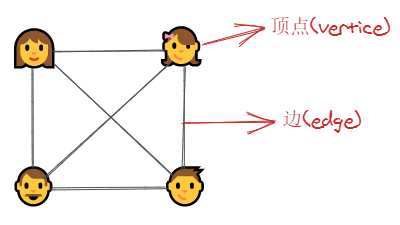

graph

更准确地说,图 G 可以定义为 G = (V, E),它由两个集合组成:V(顶点Vertex) 和 E(边Edge)。

  • V 是顶点的集合。

  • E 是边的集合,这个集合中元素的格式是 (u, v),其中 u 和 v 都是顶点,(u, v) 则表示顶点 u 和 v 之间存在关系。

上面这个图可以定义为:

V = {0, 1, 2, 3} // 顶点
E = {(0, 1), (0, 2), (0, 3), (1, 2)} // 边
G = {V, E} // 图

在生活中,图一般用来表示网络,包括城市里的道路网络、电话网络、互联网、社交网络等等。

一些概念

  • 邻接(Adjacency):如果两个顶点之间有一条边相连,那这两个顶点就是相互邻接的。

  • 路径(Path):指的是从顶点A到顶点B要经过的一系列边的集合。

  • 有向图(Directed Graph):在有向图中,有边 (u, v) 不代表有边 (v, u),在有向图中边一般都用箭头来表示方向,而上面的图例是无向图。

图的分类

图可以分为无向图和有向图,上面所说的是无向图。“无向”指的是顶点之间的边是没有方向的,在上面的例子中,“爸爸和妈妈之间存在某种关系”这句话反过来说也是正确的。而在有向图中,这并不一定成立,A->B 并不意味着 B->A。

图还可以分成 sparse graph 和 dense graph,sparse graph 包含的边的数量较少,而 dense graph 包含的边的数量较多。

图的表示

邻接矩阵(Adjacency Matrix)

邻接矩阵是一个二维数组,每一行和每一列都分别表示一个顶点。如果 matrix[i][j] 是 1 的话,说明顶点i和顶点j有一条边相连。

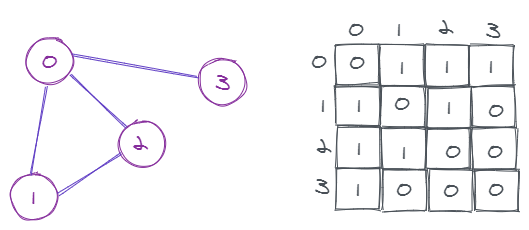

用邻接矩阵来表示上面定义的那个图:

由于这是一个无向图,所以 (0, 2) 表示 (2, 0) 也是存在的,也就是 matrix[0][2] 和 matrix[2][0] 都是 1。

邻接矩阵的优点

查找边的操作,也就是查询两个顶点之间是否有边相连,会比较快,只需要 $O(1)$ 的时间。

增加或者删除边的操作也都是 $O(1)$。

适合用来表示 dense graph,而不适合用来表示 sparse graph

邻接矩阵的不足

这种方法占用的内存空间比较多。从上图可以看出,即使两个顶点之间没有边相连,但在矩阵中还是占用了一个位置来记录它们“没有关系”的关系。

邻接矩阵的空间复杂度为 $O(N^2)$,N 是顶点的数量,所以也可以表示为 $O(V^2)$。

增加或者删除顶点会比较麻烦,所以使用邻接矩阵的话,图的顶点数量最好是已知并且固定的。

邻接表(Adjacency List)

另一种表示图的方式是使用邻接表。邻接表可以用一个哈希表来表示,哈希表的 key 表示图的顶点,value 则是一个列表,存放着该顶点的邻接点,这个列表用数组或者链表来实现。

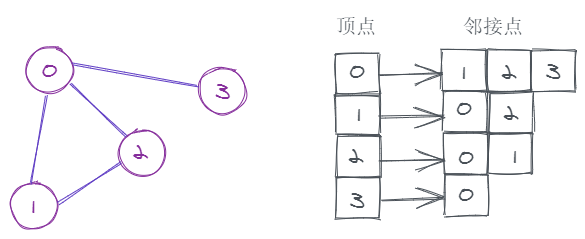

上面的图用邻接表来表示的话:

邻接表相对邻接矩阵来说更节省空间,因为只需要存储实际存在的关系,空间复杂度可以表示为 $O(V + E)$,V 是顶点数量,E 是边的数量;但查找边的时间复杂度就提高到了 $O(N)$,N 为顶点数量,也可表示为 $O(V)$。

图的遍历

ps. 树的遍历其实是特殊的图的遍历。

下面先用邻接表来实现一个简单的无向图。

class Graph {
    constructor(noOfVertices) {
        this.noOfVertices = noOfVertices; // 顶点数量
        this.adjList = new Map(); // 邻接表
    }

    // 增加顶点
    addVertex(v) {
        // 在邻接表中增加一个列表来记录该顶点的邻接点
        this.adjList.set(v, []);
    }

    // 增加边
    addEdge(v, w) {
        // 分别把顶点 v, w 加到对方的邻接点列表中
        this.adjList.get(v).push(w);
        this.adjList.get(w).push(v);
    }

    bfs(v) {}

    dfs(v) {}
}

BFS

先遍历“兄弟节点”,再遍历“子节点”。

BFS 可以用来寻找两个顶点之间的最短路径。

关键点:把顶点分为“已遍历”和“未遍历”两个类别,避免无限循环。

伪代码

选一个顶点作为遍历的起点
把顶点放进一个队列Q中

当队列Q不为空时,重复以下步骤:
    出列一个顶点,把它加到“已遍历”列表中
    遍历这个顶点的邻接点列表:
        如果邻接点属于“未遍历”,把它加到队列Q中

注意:如果图中存在一个顶点,从选定的起点并不能到达这个顶点,那它就不会被遍历到。可以对上述代码进行改造,对图中的每一个顶点,都将它们作为起点进行一次遍历。

复杂度分析

  • 时间复杂度:$O(V + E)$,V 是顶点数量,E 是边的数量。

  • 空间复杂度:$O(V)$,V 是顶点数量。

代码

bfs(v) {
  const visited = Array(this.noOfVertices).fill(false)
  const queue = []
  queue.push(v)
  visited[v] = true
  while (queue.length > 0) {
    const node = queue.shift()
    console.log(node)
    const neighs = this.adjList.get(node)
    neighs.forEach((neigh) => {
      if (!visited[neigh]) {
        visited[neigh] = true
        queue.push(neigh)
      }
    })
  }
}

DFS

先遍历“子节点”,再遍历“兄弟节点”。

伪代码

选一个顶点作为遍历的起点
把顶点放进一个栈中

当栈不为空时,重复以下步骤:
    出栈一个顶点,把它加到“已遍历”列表中
    遍历这个顶点的邻接点列表:
        如果邻接点属于“未遍历”,将它入栈

复杂度分析

  • 时间复杂度:$O(V + E)$,V 是顶点数量,E 是边的数量。

  • 空间复杂度:$O(V)$,V 是顶点数量。

代码

dfs() {
  const stack = []
  stack.push(v)

  while (stack.length > 0) {
    const vertex = stack.pop()
    if (!visited[vertex]) {
      visited[vertex] = true
      console.log(vertex)
    }
    const neighs = this.adjList.get(vertex)
    neighs.reduceRight((_, neigh) => {
      if (!visited[neigh]) {
        stack.push(neigh)
      }
    }, null)
  }
}

也可以用递归来实现,下面的代码同时也考虑了上面提到的“图中存在两个不直接或间接相连的顶点”这个问题。

dfs() {
  const visited = Array(this.noOfVertices).fill(false)
  const vertices = this.adjList.keys()
  for (let vertex of vertices) {
    if (!visited[vertex]) {
      this.dfsUntil(vertex, visited)
    }
}
}
dfsUntil(v, visited) {
  if (!visited[v]) {
    visited[v] = true
    console.log(v)
  }
  const neighs = this.adjList.get(v)
  neighs.forEach((neigh) => {
    if (!visited[neigh]) {
      this.dfsUntil(neigh, visited)
    }
  })
}
var g = new Graph(6);
var vertices = ['A', 'B', 'C', 'D', 'E', 'F'];
for (var i = 0; i < vertices.length; i++) {
    g.addVertex(vertices[i]);
}
g.addEdge('A', 'B');
g.addEdge('A', 'D');
g.addEdge('A', 'E');
g.addEdge('B', 'C');
g.addEdge('D', 'E');
g.addEdge('E', 'F');
g.addEdge('E', 'C');
g.addEdge('C', 'F');
g.dfs('A');
g.bfs('A');
